品牌: 粤佳环保

货号: TS-100GC

设备品类: 臭氧机

                 100g/H臭氧发生器配件

                 专利产品，仿冒必究

技术参数：

---------------------------------------------------

名    称：100g/H臭氧发生器套件（高压控制电源+高压包+蜂窝放电室）

型    号：TS-100GC

工作电压：AC220V/50HZ、AC110V/60HZ，（选取其中一种）

功    耗：25～800W 可调，

供气源：干燥洁净的氧气或空气    露点≤零度，压力＜0.15Mpa。

冷却水：流量大于10L/min，温度不高于环境温度，压力小于0.8Mpa。

臭氧产量：使用氧气，流量25～30L/min时，臭氧产量≥100g/H

使用冷干空气，流量180~220L/min时，臭氧产量≥50g/H

臭氧浓度：最高105mg/L（氧气流量＜5L/min）

                  正常60~75mg/L (氧气流量25~30L/min)

工作环境温度：-10～40℃     工作环境温度：-10～25℃

工作环境湿度：≤85%RH相对湿度（光滑物体表面无凝水）

外形尺寸：放电室65*17*18CM

                 电源230*150*90mm,

高压包：200*110*98mm

净    重：10.5KG （放电室6.8KG，电源1.2KG，高压包2.5KG）

产品结构说明：

--------------------------------------------------

1、100g/H臭氧发生器套件由臭氧放电室和高压包+驱动电源三个部分构成。

2、臭氧放电室特点：放电室内部采用多组放电管结合，侧面看接近蜂窝结构，行业俗称蜂窝管，放电管内外电极均为316L不锈钢，外壳304不锈钢，介电材质使用高纯二氧化硅石英管99.8%，聚四氟乙烯及氟胶密封原件组合而成，外电极水冷，设计使用寿命大于5万小时。





3、高压电源构成及特点：级变频变压PCB电路及真空环氧高压包组成；主要特点为：IGBT推动，频宽自动/手动、开机缓启动,（限制浪涌电流），供电过电压保护.功率变换器过热保护，输出短路，断路保护、声光警示.电路抗干扰,防潮，防腐设计，并且可以根据客户要求灵活变通为PLC（0~5V货4~20mA）控制或供电电压不同的设定功能，正常使用寿命12K小时以上。

设备用途说明

--------------------------------------------------

TS-100GC臭氧发生器配件主要用于臭氧机组装，可以一台设备安装一套或多套，比如安装2套就是200g/H的臭氧机。是臭氧机的主要核心部件，供气气源可用氧气也可用空气，可用在需要臭氧灭菌或净化的地方，一般运用在水处理，其优越的工艺做工和电参数的稳定性及超长的寿命在广大用户中得到一致的好评。

设备安装使用说明

--------------------------------------------------

第一步：高压电源及高压包安装在绝缘板（不导电材质，厚度5MM以上）上，绝缘板固定在机箱中，需要注意：高压包距离金属机箱外壳大于15厘米（高压部分如果距离金属机箱外壳太近，可能会形成高压涡流从而影响使用甚至损坏），放电室安装在机箱内部，可以与机箱外壳导通，高压线接放电室的接线端，高压地线接通放电室的外壳即可，注意高压线距离其他线路或机箱需要大于2厘米，不得接触。

第二步：冷却水安装：若放电室平行地平面平方安装，任意一端进水或出水都可以，若臭氧管垂直地平面安装，进水口必须在下端，出水口在上端。水温不高于环境温度，流量大于10L/min，水管接通后检查好不允许漏水。冷却水可以用循环水冷，也可以外接水冷，方便安装即可。

第三步：进气口及臭氧出口的安装：放电室靠近高压接线端的一个气嘴为进气嘴，，进气口的导气管材料普通材质如硅胶、PVC等，出气口必须用抗氧化的材质（四氟管，氟胶管，不锈钢管等）接通，要求不漏气即可，通入放电室的气体，无论是氧气还是空气，都要确保气体洁净干燥，温度不要高于45度，露点零度以下。

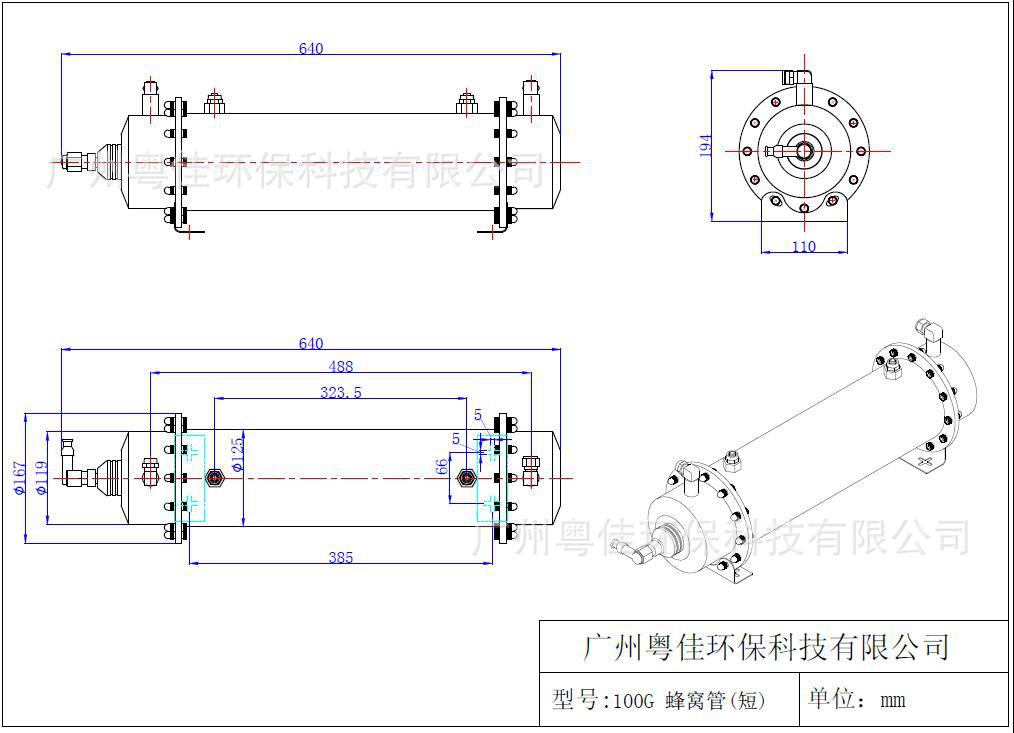

                                                                                                安装连接图示：

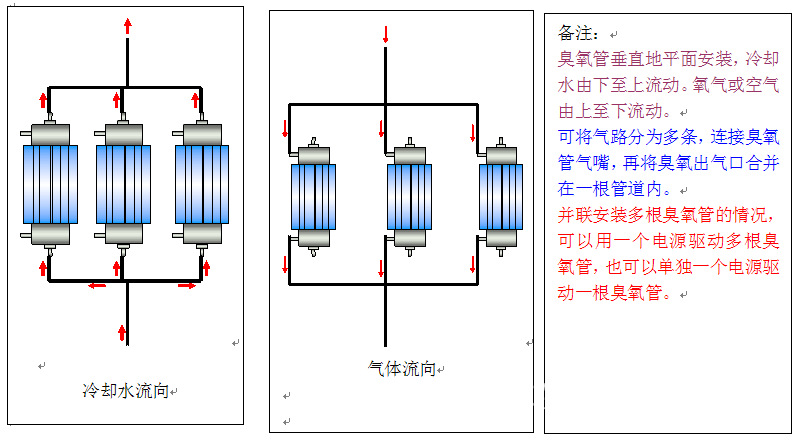

                                                                                                               两套以上配件安装图示：

使用注意事项

--------------------------------------------------

1、收到货物后，请先检查设备有无损坏或缺失零配件，确保没有问题后再投入到安装使用环节。

2、安装组件过程中，请注意轻拿轻放，避免摔毁。

3、安装好设备以后，通电之间请检查清楚气路、水路、电路之间有没有问题，确保无误后再通电。

4、设备安装确保高压无外泄到机箱外壳上，高压危险。

5、禁止在易燃易爆场所使用。

6、确保冷却水温度不高于环境温度，工作时冷却水出水温度不可高于45℃。

7、臭氧出口臭氧浓度较高，人体请勿长时间接触臭氧，投放到密闭空间的臭氧可在机器停止工作60分钟后自然分解，人方可进入。
